 Aljabar Boolean

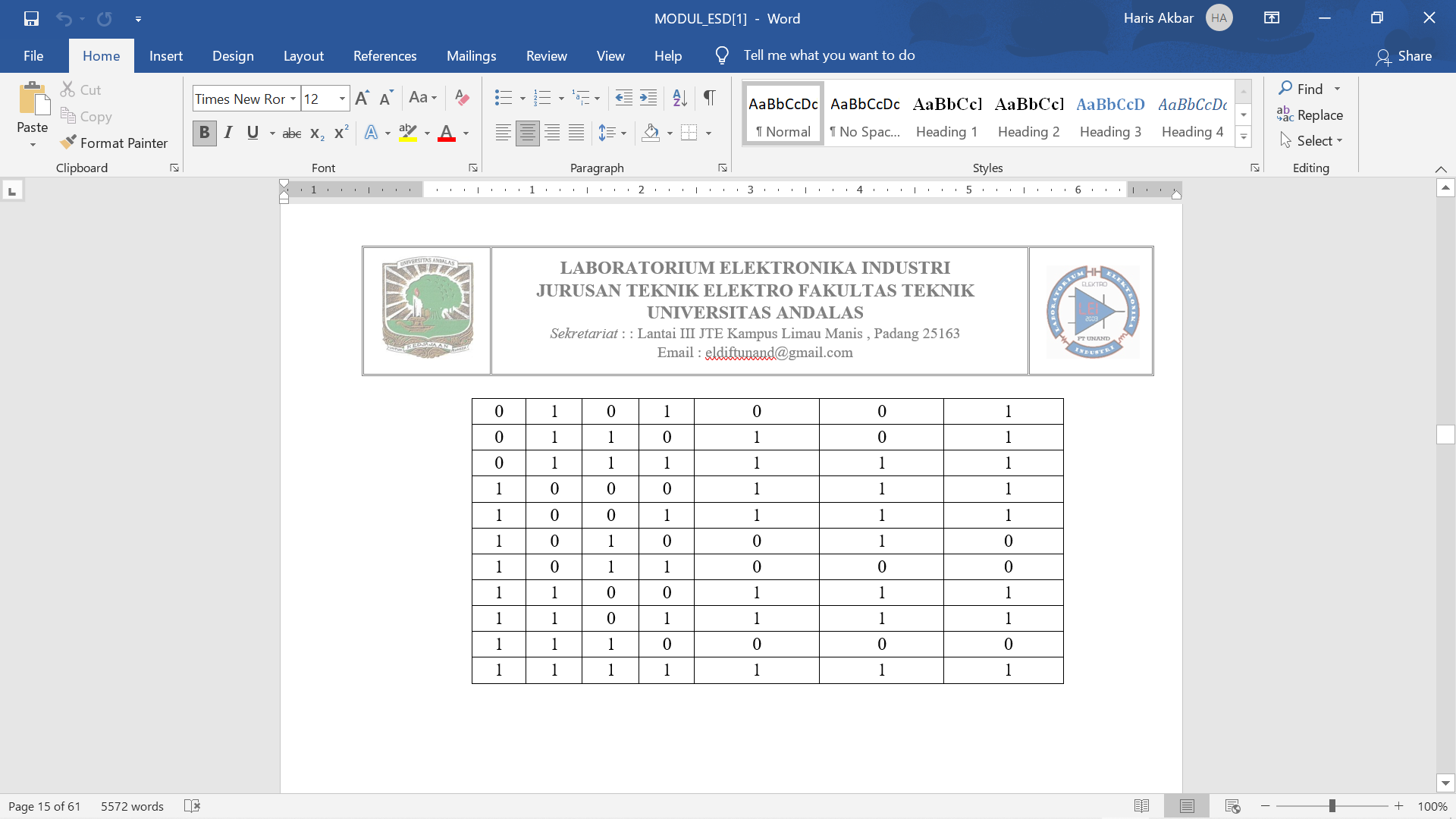

1. Jurnal [kembali]

2. Hardware [kembali]

3. Video Praktikum [kembali]

4. Analisa [kembali]

1.     Bandingkan rangkaian 1 (Output H1) dan rangkaian 2 (Output H2) !

Berdasarkan hasil output rangkaian 1 dan rangkaian 2 terdapat beberapa kesaman pada beberapa input dan perbedaan pada beberapa inputnya



2.     Jelaskan penyederhanaan persamaan aljabar boolean di modul sehingga di dapat persamaan H1 dan H2 menggunakan hukum hukum aljabar Boolean



Pada kedua rangkaian H1 dan H2 terdapat gerbang yang sama. Pada rangkaian H1 didapatkan AC’D + B(+)D

 Pada C sendiri terdapat inverter, gerbang AND pada A,C dan D,Gerbang XOR pada B dan D serta gerbang OR sehingga menghasilkan output AC’D dan B(+)D



Pada rangkaian H2 sendiri didapatkan nilai ABC’ + B(+)D

Dimana pada C terdapat inverte, gerbang AND pada A,B dan C,Gerbang XOR pada B dan D serta gerbang OR sehingga menghasilkan output pada rangkaian H2 adalah ABC’ dan B(+)D





3.     Jelaskan mengenai peta karnough beserta POS dan SOP

a.     Peta Karnough SOP (Sum Of Product)

Pada Sum Of Product lebih memperhatikan nilai 1 dengan nilai 1 dituliskan pada table yang sesuai baik 2 variable atau lebih, jika fungsi pada table atas dan sampingnya disatukan sama dengan sum of produk dari beberapa bagian fungsi maka akan dituliskan 1, lalu nilai 1 pada table akan dikelompokkan baik secara horizontal dan vertical dengan banyak kelompok mulai dari 1,2,4,8,16, dst. Jika sudah dikelompokkan maka tiap-tiap kelompok kita melihat ke atas pada table dan dijumlahkan lalu kebagian samping dan jumlahkan, hasil perjumlahan tersebut lah penyederhanaan dari aljabar Boolean dengan peta karnough

b.     Peta karnough POS (Product Of Sum)

Pada Product of sum sama dengan SOP hanya saja yang diperhatikan merupakan nilai dari 0-nya. Seperti halnya SOP pada POS nilai 1 dianggap sebagai invers dari input sedangkan input menggunakan nilai 0

4.     Selesaikan persamaan ajabar boolean pada modul menggunakan Peta karnough SOP



AB’C’D + ABC’D + ABD’ + A’BD’ + A’B’C’D + A’B’CD + AB’CD

·       Biru

B’D

·       Merah

A’BD’

·       Coklat

ABD’

·       Hijau

BCD’

maka : B’D + A’BD’ + ABD’ + BCD’
