4.4. Universal Gates

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Alat dan Bahan

   2.1. Alat

   2.2. Bahan

3. Dasar Teori

4. Percobaan

   4.1. Prosedur Percobaan

   4.2. Gambar Rangkaian

   4.3. Prinsip Kerja

   4.4. Video

   4.5. Download File

1.     1. Tujuan [kembali]

·       Mengetahui dan memahami mengenai universal gates

·       Membuktikan mengapa NOR dan NAND dikatakan universal gates

·       Dapat mengaplikasikan gates NOR dan NAND dengan software proteus

2.     2. Alat dan Bahan [kembali]

2.1. Alat

·       Logic state

·       Logic probe



2.2. Bahan

·       Gate NAND

·       Gate NOR





3.     3. Dasar Teori [kembali]

·       Gate NAND

Arti NAND adalah NOT AND atau BUKAN AND, Gerbang NAND merupakan kombinasi dari Gerbang AND dan Gerbang NOT yang menghasilkan kebalikan dari Keluaran (Output) Gerbang AND. Gerbang NAND akan menghasilkan Keluaran Logika 0 apabila semua Masukan (Input) pada Logika 1 dan jika terdapat sebuah Input yang bernilai Logika 0 maka akan menghasilkan Keluaran (Output) Logika 1.

·       Gate NOR

Arti NOR adalah NOT OR atau BUKAN OR, Gerbang NOR merupakan kombinasi dari Gerbang OR dan Gerbang NOT yang menghasilkan kebalikan dari Keluaran (Output) Gerbang OR. Gerbang NOR akan menghasilkan Keluaran Logika 0 jika salah satu dari Masukan (Input) bernilai Logika 1 dan jika ingin mendapatkan Keluaran Logika 1, maka semua Masukan (Input) harus bernilai Logika 0.



4.     4. Percobaan [kembali]

4.1. Prosedur Percobaan

1.     Buka aplikasi proteus

2.     Siapkan alat dan bahan yang diperlukan

3.     Rangkailah komponen sehingga membentuk seperti gambar

4.     Jalankan aplikasi proteus dan ubah logic state sesuai keadaan



4.2. Gambar Rangkaian

AND

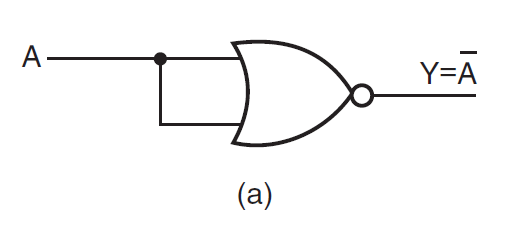

NOR



4.3. Prinsip Kerja

      Gate AND, OR, NOT merupakan gate dasar, namun pada gate NOR dan NAND dapat mewakilkan ketiga gate tersebut dengan rangkaian yang sedemikian rupa. Hal inilah yang membuat gate NAND dan NOR dikatakan universal gates

Berdasarkan pemaparan dipenjelasan bahwasannya gate NAND dan NOR dapat mewakilkan gate AND, OR, dan NOT. Dapat dilihat pada rangkaian di atas sebelah kiri yaitu gate NAND yang dapat dijadikan NOT, AND, OR dan  sama halnya gate NOR dapa dijadikan NOT, AND, dan OR.



4.4. Video





4.5. Download File

·       Video rangkaian di sini

·       HTML di sini

·       Rangkaian di sini

·       Datasheet gate NOR di sini

·       Datasheet gate NAND di sini
